insel system set 1 phasig 48v3000va 102 kwh batteriespeicher und cerbo gx 1 1

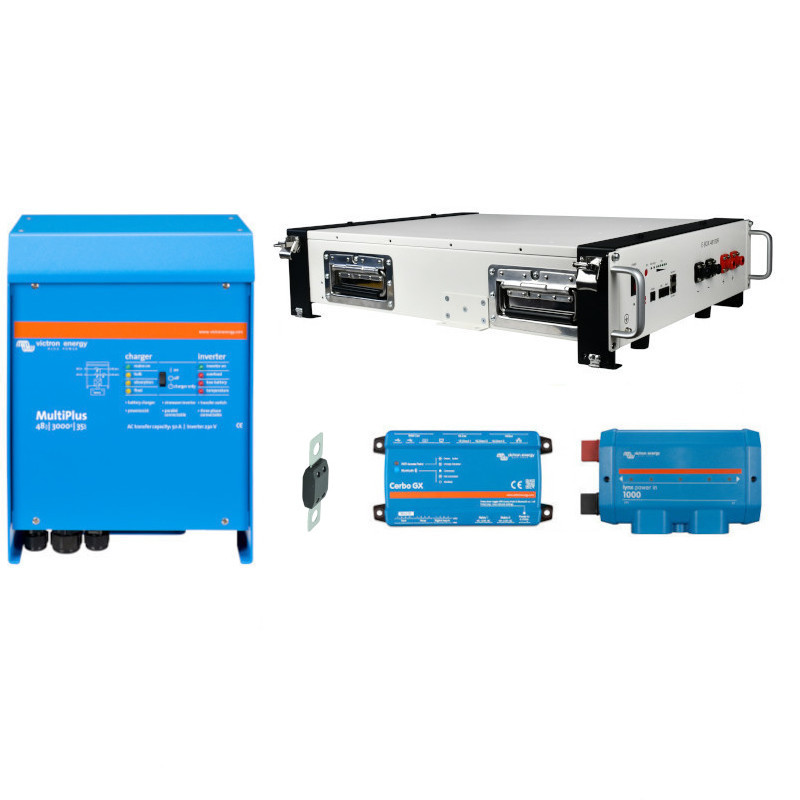

Beispielkonfiguration:

1x MultiPlus 48/3000/35-16
1x Cerbo GX
1x RJ45 UTP Kabel 10m
1x VE.Can to CAN-bus BMS type B Cable 5m
2x E-BOX-48100R LiFePo4 Battery Pack
2x Halter vorne für E-BOX-48100R LiFePo4 Battery Pack
2x Halter hinten für E-BOX-48100R LiFePo4 Battery Pack
2x Batteriekabelsatz 2x2Meter 25mm² für Pylontech / E-Box-48100R
2x MEGA-fuse 125A/58V
1x konfektionierter Kabelsatz Speicher Set 3000VA
1x Montagezubehör für Lynx Power In
1x Lynx Power In

Die Batteriekapazität von 10,2 kWh kann modular über zusätzliche 19 Zoll Module erweitert werden. Jedes Modul hat 5,12 kWh Batteriekapazität.
Maximal 8 Module lassen sich parallelschalten. Wenn mehr Speicher benötigt wird, muss zusätzlich ein Communication HUB eingesetzt werden. Damit können insgesamt bis zu 5 Stacks à 8 Batteriespeichernmodule mit einer maximalen Kapazität von 204,8 kWh aufgebaut werden.

Kabel, sind immer passend im Set mit dabei.

Ein Insel-System (netzunabhängiges System) wird genutzt, wenn das Netz nicht verfügbar ist oder nur zeitweise zur Verfügung steht. Oft wird auch ein Generator anstelle des Netzes in ein solches System integriert, um eine Grundversorgung während längerer Zeiten ohne Sonneneinstrahlung sicherzustellen. Da kein oder nur ein unzuverlässiges Netz zur Verfügung steht, müssen die Wechselrichter die gesamte Leistung für die Verbraucher bereitstellen können, auch für den schlechtesten Fall, der eintritt, wenn mehrere Verbraucher gleichzeitig hohe Lasten erfordern. Dies bedeutet, dass in einem Insel-System Wechselrichter mit hoher Leistung erforderlich sind. Da die Batterien bei bewölktem Wetter nicht oder nur unzureichend geladen werden können, ist die Größe des Batteriespeichers eine weitere kritische Größe des Insel-Systems. Daher wird im Vergleich zum Energiespeicher-System eine größere Batteriekapazität benötigt. Durch dieses Konzept eines Insel-Systems mit hoher Wechselrichterleistung und groß dimensioniertem Batteriespeicher kann eine zuverlässige Versorgung auch über einen Zeitraum mit geringer Sonneneinstrahlung gewährleistet werden.

Für das Insel-System können verschiedene Parameter eingestellt und programmiert werden.

Das Victron Energy VRM Portal bietet komfortablen Zugriff auf Ihre komplette Stromversorung und das sogar mit einer App für Ihr mobiles Endgerät. (Victron Energy VRM).

Den Mulitplus stellen wir vor Versand auf die Standardeinstellungen zur Verwendung als Insel System in Verbindung mit dem Batteriespeicher ein. Das bedeutet:

  1. Batteriemonitor aktiviert
  2. Ladespannungen entsprechend der Batterieparameter eingestellt


Sollten die Voreinstellungen des Multiplus nicht Ihren gewünschten Anlagenparametern entsprechen, benötigen Sie für Ihre weiteren Einstellungen zusätzlich ein Programmier-Interface MK3-USB oder einen Internetzugang mit dem Sie mit Hilfe des VRM Portals die Software von dem Multiplus herunterladen, anpassen und anschließend wieder auf den Multiplus hochladen können.

Installation & Einstellung von Insel Systemen



Das GX-Bediengerät (Cerbo GX) dient als Bedienpaneel und Systemüberwachung der gesamten Anlage. Ebenfalls dient das GX-Bediengerät als Schnittstelle zum VRM Portal von Victron Energy. An dem GX-Bediengerät werden durch uns keine Voreinstellungen vorgenommen



Das Energy Meter (hier EM540 max. 65 A pro Phase) ist ein Energiezähler, die in Energiespeicherungs-Systemen eingesetzt wird.
Hiermit werden Leistung und Energie der ganzen Anwendung im Verteilerkasten gemessen. Die Daten werden dann auf dem GX Device und dem VRM Portal angezeigt.
Im ESS System ist es dann möglich eine Phasenkompensation zu realisieren.






Wie groß sollte mein Energie Speicher System sein?

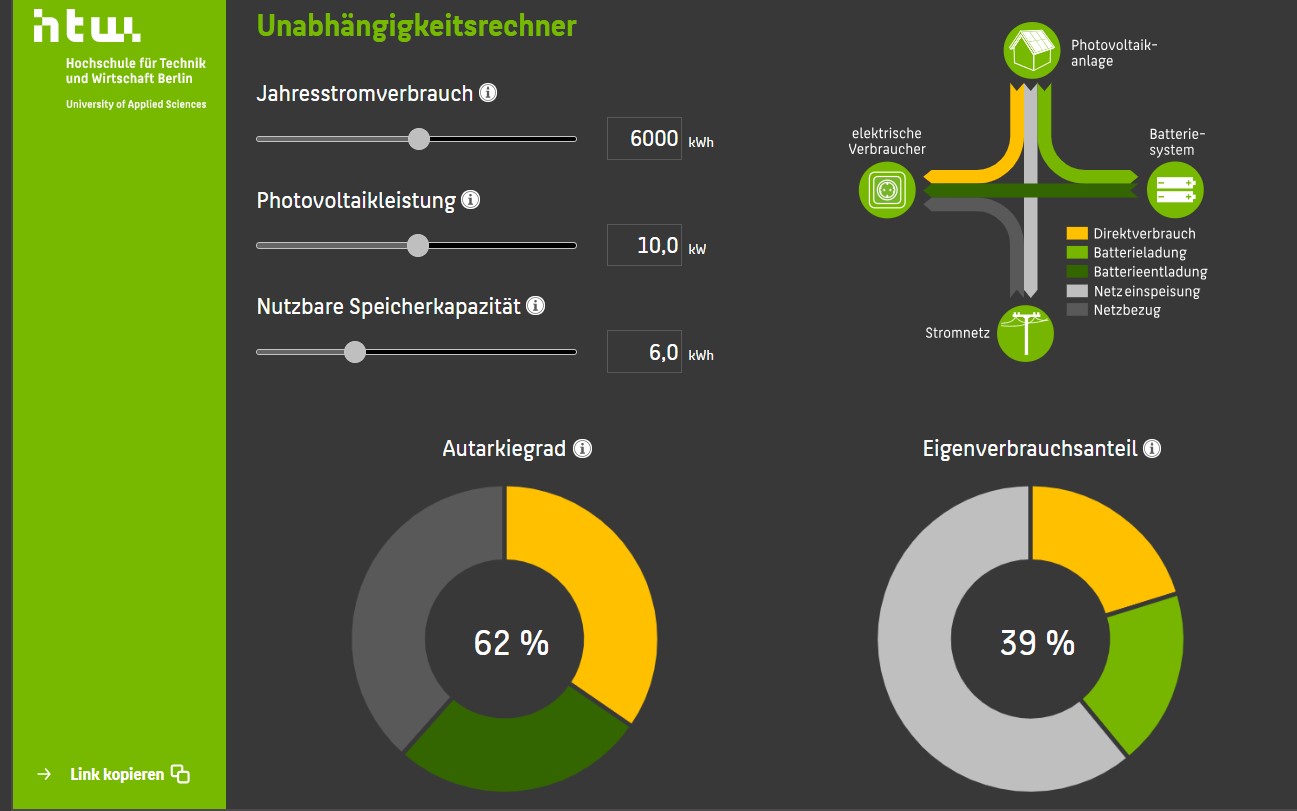

Die Hochschule für Technik und Wirtschaft aus Berlin hat dazu eine Berechnung veröffentlicht






Bitte beachten Sie beim Kauf von Batterien die Hinweise zur Batterieentsorgung
