Trennrelais / Trenndioden
Mit FET Verteiler, Trenndioden oder Leistungsrelais können mehrere Batterien von einer Lichtmaschine (oder einem sonstigen Ladegerät) geladen werden, ohne dass die Batterien miteinander verbunden sind.
Das bedeutet, dass zum Beispiel die Bordnetzbatterie belastet werden kann ohne gleichzeitig die Starterbatterie zu entladen.

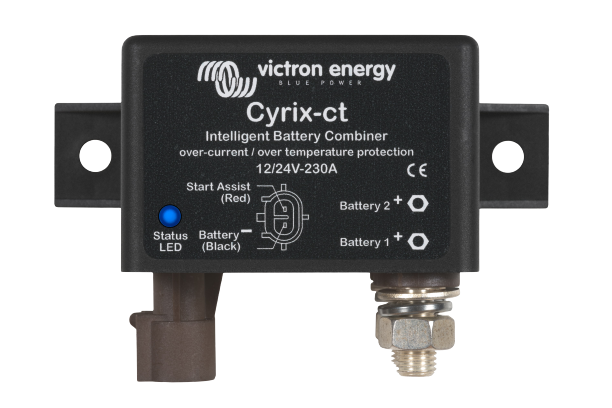

Neu: zukunftsweisende Batterieüberwachung verhindert ungewollte Schaltvorgänge
Bei einigen Batterie-Steuerungsrelais werden bei kurzzeitig hohen Strömen Trennvorgänge ausgelöst. Es kann auch vorkommen, dass eine große aber leere Batteriegruppe nicht verbunden werden kann, weil durch den Spannungsabfall beim Zuschalten der Schwellenwert für Abschalten unterschritten wird. Die im Cyrix-i hinterlegte Software bezieht sich nicht nur auf Spannungswerte und feste Zeitintervalle. Vielmehr berücksichtigt Cyrix-i den Trend (Spannung/Zeit – Verläufe) und greift nur dann ein, wenn der Trend sich über ein bestimmtes Zeitintervall verändert. Die Zeitverzögerung ist proportional zur Spannungsabweichung vom Trendverlauf.
Zusätzlich können vier verschiedene Schalt/Zeitverläufe eingestellt werden (siehe Rückseite) Automatische Bereichswahl bei 12/24V und 24/48V Cyrix-i erkennt automatisch die anliegende Systemspannung. Kein Spannungsverlust Die Cyrix-i Batterie Steuerung ist die Alternative zu Trenndioden. Da es praktisch keinen Spannungsverlust gibt entfällt die sonst zum Verlustausgleich übliche Erhöhung der Ladespannung an der Lichtmaschine oder am Ladegerät.
Vorrangschaltung für die Starter Batterie
Typischerweise ist die Lichtmaschine direkt mit der Starterbatterie verbunden. Die Bordnetzbatterie, eventuell die Bugstrahlbatterie und andere werden über Cyrix-i Geräte verbunden. Erst wenn die Starterbatterie die entsprechende Spannung erreicht hat, schaltet Cyrix-i die anderen Batterien zur Parallelladung hinzu.
Bidirektionale Spannungsmessung und Leistungsversorgung
Cyrix-i misst die Spannungswerte der angeschlossenen Batteriegruppen. Es reagiert also typischerweise auch dann, wenn die Bordnetzbatterie durch ein Ladegerät geladen wird. Das Cyrix-i hat eine zweifache Stromversorgung. Es arbeitet also auch dann, wenn eine der angeschlossenen Batterien Unterspannung für den Cyrix-i Betrieb hat. Zur Vermeidung ungewollter Schaltvorgänge während der Installation oder nach Lösung des Batterieanschlusses wird Cyrix-I nicht schalten, wenn der Spannungswert von einer der beiden Batterieanschlüsse auf weniger als 2V (12V Batterie), 4V (24V Batterie) oder 8V (48V Batterie) fällt.
Parallelanschluss im Notfall
Das Cyrix-i kann auch über einen Druckschalter eingeschaltet werden (Cyrix-i bleibt dann für 30 Sek. eingeschaltet). Außerdem gibt es einen Schalter zur manuellen Parallelschaltung der Batterien. Dies ist besonders dann hilfreich, wenn in einem Notfall die Starterbatterie leer oder beschädigt sein sollte.
Datenblatt Cyrix Li-ion Serie 120 A
Datenblatt Cyrix Li-ion Serie 230 A
Datenblatt Cyrix-i 400A 12/24V und 24/48V

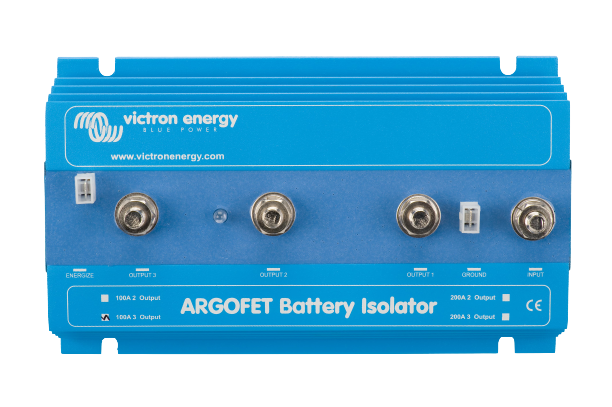

Batterietrenndioden
ermöglichen gleichzeitiges Laden mehrerer Batterien aus einer Stromquelle, ohne dass die Einzelbatterien miteinander verbunden sind. So kann z.B. die Bordnetzbatterie belastet werden, ohne dass gleichzeitig auch die Starterbatterie mit entladen wird.
Durch die Nutzung moderner Shottky-Dioden wird darüber hinaus der Spannungsverlust klein gehalten. Er beträgt bei niedrigen Strömen ca. 0,3 V und beim Nennstrom ca. 0,45 V.
Alle Modelle dieser Baureihe sind mit einer Kompensationsdiode ausgerüstet, mit der die Ausgangsspannung der Lichtmaschine geringfügig erhöht wird, um so den Spannungsverlust durch die Shottky Dioden auszugleichen. Wenn die Trenndiode ohne weitere Maßnahme in die Verkabelung zwischen Lichtmaschine und Batterie geschaltet würde, entstünde ein Spannungsverlust, der zu unvollständiger Ladung und frühzeitiger Alterung der Batterie führen würde.
Generator Anlauferregung
Einige Generatorentypen benötigen zur Anlauferregung eine Gleichspannung am B+ Pol. Einerseits ist durch die Verbindung zwischen Batterie und Generator eine direkte Kabelverbindung vorhanden. Andererseits aber verhindert die Trenndiode den Stromrückfluss, so dass der Generator nicht anläuft. Die neue 802AC Batterietrenndiode hat einen besonderen strombegrenzten Anschluss für die Anlauferregung, wenn der Generator gestartet wird.
